低密度、多孔隙聚合物可通过少量资源构建大体积物体，因而在实现可持续发展中具有重要的应用价值。然而，现有的人工多孔聚合物在干燥状态下普遍存在力学强度低、易碎等问题，这成为制约其发展的技术瓶颈。
东京大学研究生院工学系研究科的伊藤喜光副教授等人的研究团队，成功开发出了一种类似“丝瓜络”三维网状结构、且在干燥状态下密度仅为普通聚合物一半的薄膜。该材料的杨氏模量（反映材料刚度）达到普通树脂的3～4倍。据称，除经过特殊加工的纤维外，这种坚韧的人工多孔聚合物材料，在史上尚属首次研发成功。

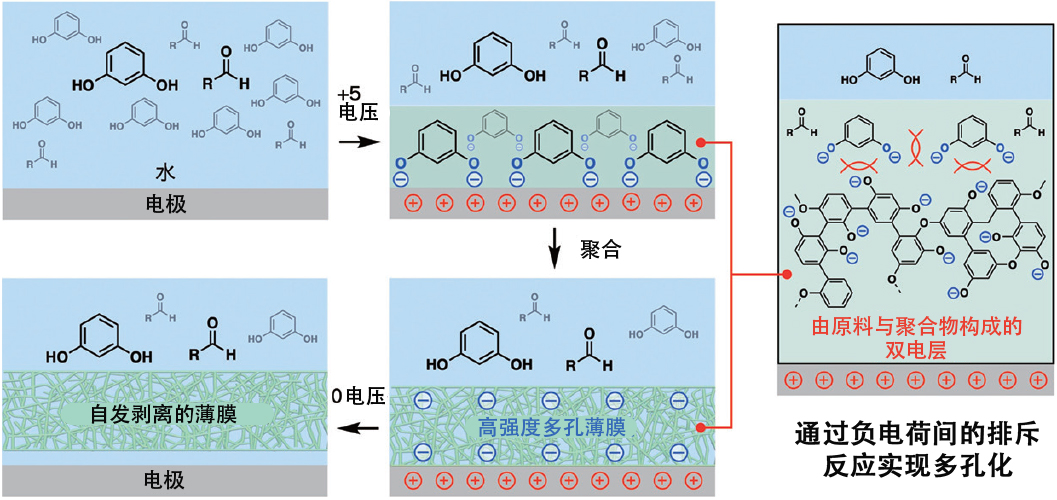

将间苯二酚（Resorcinol）与甲醛（HCHO）的水溶液混合后施加电压，薄膜会在正极积聚。在此过程中，由于负电荷间相互排斥，形成空隙，进而构筑出立体网状结构。
在市售的廉价试剂间苯二酚（C₆H₆O₂）与甲醛的水溶液中放置电极，并施加5伏电压，聚合反应会以均匀覆盖正极表面整体的形式进行。最终生成厚度为70纳米（1纳米为十亿分之一米）的无缺陷薄膜。在该反应过程中，溶液中的单体与聚合物均带负电荷并在正极聚集。由于单体与聚合物会因电荷作用相互排斥，薄膜中便会产生空隙，从而形成多孔结构。
这种薄膜不仅轻量且极为坚韧，还具有在碱性溶液中柔软膨胀的特性，同时兼具抗菌与抗病毒性。未来有望应用于可根据水溶液的pH值自动切换物质渗透开关的智能膜分离技术，以及用于防感染过滤器等领域。（TEXT：中条将典）
原文：JSTnews 2025年10月号
翻译：JST客观日本编辑部
